FILTER ANTI STORING ini saya buat atas permintaan dari my best friend di MULTI cellular bekasi,Untuk mereduksi pengaruh dari lampu neon ( TL ) 40W yang mengganggu beberapa perangkat kerjanya ( monitor - PC )di ruang reparasi HP .
Berdasar pengalaman yg saya buat untuk sdr.heriyanto ( Tailor ) di Babelan,pesawat TV serta Home theater-nya terganggu suara noise dari mesin jahit-nya.
Ada dua macam tipe anti storing ; AC dan DC..bedanya hanya untuk AC menggunakan capasitor nonpolar (100nF/630V) dan DC menggunakan capasitor bipolar 2200-3300uF/35v (untuk penggunaan di dalam mobil).

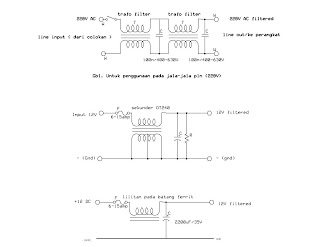

Anda dapat merakit rangkaiannya seperti yg saya lampirkan disini..untuk AC komponen trafo filternya bisa anda dapat kan dari bekas mesin monitor komputer ( dgn alasan besaran arus beban yang di tanggung lebih besar dari yg umum dipakai di pesawat TV ).
Siapkan dua buah trafo filter dan dua buah kapasitor C :100n/630V dua buah...rakit rangkaian tersebut.Gunakan jalur terpisah atau dapat anda gunakan "rol kabel" yang pada ujung colokannya dipasang alat ini dulu sebelum di masukan ke dalam steker..gunakan terminal-terminal di roll tersebut hanya untuk perangkat yg anda maksud kan.
Untuk pemakaian di dalam mobil ( biasa untuk Tape/CD mobil ) anda bisa memakai trafo ot 240 dua buah yg dipakai bagian sekundernya saja ( dilihat dari diameter kawat email yg lebih besar)...Atau menggunakan ferit batangan atau ring yang digulung email berdiameter 0,8-1,5mm sebanyak minimal 20 lilit. ( seperti gambar diatas.Semakin besar kawat yg digunakan ,semakin besar pula bentuk fisik perangkat tersebut).Gunakan elco berkualitas dengan kapasitas 470-2200/35V.Besar kecilnya nilai yg digunakan ditentukan oleh besar kecilnya noise yg tertengar.
Rangkaian ini berguna untuk meredam hum/noise yg ditimbulkan oleh induksi yg disebabkan lampu neon yg menggunakan trafo balast (menyebakan timbulnya noise 50/60hz).Juga meredam induksi yg dihasilkan perangkat motor ( motor mesin jahit ataupun induksi dari pengapian mesin mobil).Anda bisa saja membeli jadi perangkat ini dipasaran.Tapi tak ada salahnya untuk membuatnya sendiri ,karena dengan merakit sendiri tentunya akan ada "rasa/feeling tentang fungsi alat yg kita rakit.Selain itu ,kelebihan merakit sendiri adalah ;kita bisa meng-improvisasi sebuah perangkat sesuai dengan yg kita kehendaki.
Tutorial ini mungkin terlihat amat sederhana dan sepele ( bagi kawan-kawan professional ) ,tapi saya harap berguna buat yang mau dan baru belajar dari hal-hal yg sederhana.
Kesederhanaan membuat segala sesuatu yg komplek akan lebih sederhana untuk difahami..
Regards,
zic
