Cara Memperbaiki Mouse Komputer

Sering kali kita membuang mouse yang sudah tidak sesuai fungsi entah karena mati total atau tidak bisa klik ,
dikarenakan harga mouse yang relatif murah kita dengan mudahnya membuang dan membeli yang baru,
tetapi lain halnya dengan warnet atau reltal komputer , akan tertalu banyak pengeluaran jika setiap kerusakan langsung ganti yang baru .
saya sudah mencoba pada sebagian besar merk mouse dan berhasil.
berikut alat tempur yang perlu disiapkan untuk memperbaiki mouse :

- solder Timah
- penyedot timah (solder sucker)
- timah
- multitester
- tang pemotong kabel (gunting juga bisa)
- obeng kecil (usahakan yang plus "+" )

Berikut gejala yang terjadi pada mouse
1. lampu indikator mouse menyala tetapi cursor tidak bisa gerak
cara memperbaiki : biasanya hal yang menyebabkan mouse demikian ialah kabel salah satu mouse yang putus karena tertarik,
potong pada bagian ujung kabel mouse yang mendekati mouse tersebut (jangan yang ke aras konektor ps2/usb)
kupas kabel lalu test menggunakan multitester (lihat gambar rangkaian mouse di atas)
hubungkan kabel tersebut menggunakan multitester, voltage=biru, data=hijau, abu-abu-clock, merah=ground
langkah selanjutnya buka mouse menggunakan obeng plus (+)
sedot timah yang menempel pada mouse menggunakan solder dan penyedot timah
pasang kembali kabel yang telah kita potong tadi kemudian solder, jika lupa letak kabel liat petunjuk rangkaian di atas.
kemudian pasangkan kembali mouse dan lihat apa yang terjadi . . ! !

2. cursor bergerak mamun tidal bisa di klik (baik klik kanan maupun klik kiri)
cara memperbaiki : biasanya hal yang menyebabkan kerusakan tersebut ialah karena umur dari tombol mouse.
buka mouse menggunakan obeng, kemudian cek dengan cara mengklik tombol tersebut
biasanya tombol yang normal akan terasa seperti ada pegas pasa saat di klik dan terdengar bunyi klik
jika tombol sudah tidak normal maka dengan terpaksa harus di ganti, cari tombol yang sama dengan mengkanibal mouse lain atau membelinya di toko sparepart elektronik terdekat
pasang tombol yang masih normal tadi pada PBC (board) mouse seperti awal
kemudian pasangkan kembali mouse dan lihat apa yang terjadi . . ! !

3. cursor tidak bisa bergerak namun bisa di klik
cara memperbaiki : biasanya hal tersebut di karenakan oleh optik mouse yang rusak
seperti biasa, bongkar mouse menggunakan obeng
cari optik mouse yang berbentuk seperti LED (lampu kecil)
ganti optik tersebut dengan mouse lain yang masih normal optiknya
ingat jangan terbalik memasangkannya karena ada plus (anoda) dan min (katoda) lihat gambar
pasang led yang baru pada PCB mouse, setelah itu pasang semua bagian mouse . . .
lihat apa yang terjadi

4. cursornya diklik sekali, tapi malah dobel klik
cara memperbaiki: ngga' usah pake obeng, solder atau modding hardware segala, hanya dengan software yang lumayan keren :

● MouseFix ●

Mousefix adalah aplikasi mini yg bisa sobat taroh di folder startup klo sobat misalnya punya problem seperti diatas. MouseFix bisa memonitor klik mouse sobat supaya tdk 'salah' ketika meng-klik. Source code-nya jg disertakan gratis. Biarpun tool ini dikhususkan buwat tipe mouse 'Microsoft Intellimouse Explorer Optical Mouse', ane sdh coba & berhasil untuk semua mouse ane yg error kyk gini. Daripada dibuang, kan sayang...

1. Download MouseFix
2. Ekstrak terus taruh di C:\Program Files\MouseFix.
3. 1. Bikin shortcut MouseFix.exe trus taruh di folder "Startup" Start menu.
      atau,
   2. Atur biar prioritas programnya diset ke mode High, atau mungkin ke RealTime dlm startup, caranya edit filed "Target" shortcut ke MouseFix menjadi:

      C:\WINDOWS\system32\cmd.exe /c start "" /B /REALTIME "C:\Program Files\MouseFix\MouseFix.exe"

      Misalnya kalau sobat copy MouseFix di 'C:\Program Files\MouseFix'.
4. Done!!

Password=lughot.blogspot.com
MouseFix

.

Tips Mengatasi Printer HP Office Jet 7000 Paper Jam (Lampu Power dan Kertas Berkedip)

Hari ini Saya dapat masalah dengan printer HP Office Jet 7000, masalah ini sering terjadi pada printer HP Office Jet 7000, setelah Saya coba untuk mencari solusi untuk error paper jam printer Hp OJ 7000 ini yang ditandai dengan berkedipnya lampu power dan lampu kertas secara bersamaan, hasilnya adalah :

HP Office Jet Paper Jam

Catatan :

Sebelumnya perlu Anda ketahui bahwa menurut HP Support Centernya Rekomendasi kertas yang digunakan untuk printer A3 HP Office Jet 7000 ini adalah yang 100gsm

Solusi Pertama :

Jika Anda mengalami error paper jam pada printer HP tipe ini, pertolongan pertama yang harus Anda coba sebelum di serahkan ke tempat servica adalah cek dan bersihkan dulu printer mungkin ada kertas atau sesuatu nyangkut di mekanik, jika masih juga, silahkan ikuti tips berikut :

1. Matikan Printer
2. Lepas/Cabut kabel power printer dan kabel USB nya
3. Keluarkan kertas dari Tray kertas
4. Angkat dan hadapkan wajah printer
5. Kemudian Putar terbalik printer Anda menjadi belakangnya printer menghadap anda
6. Dan tahan 5-10 detik sambil digoyang-goyang (agar sensor yang stuck/macet kembali ke tempat semula)
7. Simpan kembali printer dan pasang kabel-kabelnya (kabel power dan kabel USB)
8. Nyalakan printer, dan Printer pun siap untuk digunakan kembali

Solusi Kedua :

Jika cara di atas sudah anda coba 1 sampai 3 kali masih belum berhasil, berarti masalah bukan pada sensor kertas yang stuck atau macet, printer harus di bongkar / di bawa ke tempat service untuk di bersihkan dan diganti karetnya.

Selamat Mencoba, Semoga Bermanfaat.....

Cara membuat animasi dengan photoshop 7.0 dan ImageReady 7.0

Cara membuat animasi dengan photoshop 7.0 - animasi sudah tidak asing lagi di dunia grafis dan komputer, banyak cara dan langkah untuk membuat animasi. Ada yang mudah dan ada yang memerlukan sedikit teknik yang terbilang sukar, tapi semua bergantung pada kita mau membuatnya dengan software atau program aplikasi apa?. Salah satu software untuk membuat animasi yang masih di bilang mudah di pahami adalah Adobe Photoshop 7.0.


Mau mencobanya? mari langsung saja kita bahasa bersama cara membuat animasi bergonta-ganti gambar dengan Adobe Photoshop 7.0.


Langkah-langkahnya adalah :
1. Buka Program Adobe Photoshop 7.0.

2. Sekarang anda buat dahulu gambar-gambar yang akan di buat animasi, pilih File - New kemudian atur ukuran pixels image dengan "222" semua baik width maupun heightnya.

3. Kemudian masukanlah gambar atau tulisan di layer baru yang kosong tersebut, sebagai contoh kita ketikkan angka saja, dimulai dari angka 1. Cara menulisnya menggunakan Horizontal Type Tool (T). Ketikkan angka 1. Kemudian simpan dalam 1 folder jangan terpisah.

 4. Selanjutnya buat angka 2 dan seterusnya sampai berapa sesuai keinginan anda. Simpan file dalam 1 folder dengan angka-angka yang lainnya.


5. Kemudian klik tool Jump to ImageReady atau tekan di keyboard Ctrl+Shift+M.
Maka akan terbuka Halaman Adobe Image Ready. Gambar akan di buat animasi bergantinya di Image Ready ini.

6. Kemudian Buka File Gambar dengan klik File => Import => Folder as Frames.
Kemudian cari folder tempat anda menyimpan file-file gambar angka yang tadi sudah di buat.

7. Setelah folder terbuka, maka gambar-gambar angka di dalam folder tersebut angka keluar. Kemudian kita atur waktu tampilnya gambar-gambar tersebut.

klik kiri pada waktu untuk merubah waktu tampil gambar, sebagai contoh saya setting waktu tampil gambar dengan 1 seconds atau 1 detik per gambar. Tapi terserah anda mau setting berapa saja tidak masalah.


8. Jika gambar sudah di setting semua, sekarang anda tinggal melihat hasilnya dengan menekan / klik tombol play. Jika belum sesuai keinginan rubah lagi saja setting waktunya. Jika sudah selesai anda sekarang harus menyimpan animasinya dengan menekan File - Save Optimized As, simpan file. File akan berbentuk format GIF.

Selamat mencoba, semoga manfaat.
Baca Juga : Cara mudah setting Mikrotik PC untuk warnet menggunakan Winbox

Cara Memperbaiki Kualitas Pasta Processor Atau Processor Thermalpaste

Posting kali ini menjelaskan tentang cara memperbaiki kualitas pasta processor atau processor thermalpaste dari yang harga umumnya murah. Karena harga murah biasanya kualitasnya jelek dibanding dengan harga yang agak mahal. Pada dasarnya panas yang terjadi pada prosessor atau pada GPU chip (chip VGA) harus segera didinginkan dan sesuai dengan manufaktur maka pada perakitannya telah disediakan heatsink dan kipas untuk proses pendinginan agar penyaluran panas dari sumber panas ke headsink dapat secara optimal maka pada pemasangan processor dengan headsink diantara keduanya harus diberi semacam pasta khusus yang fungsinya agar tidak terdapat celah di antara keduanya untuk pasta processor sudah tersedia di pasaran dengan berbagai merek, harga dan keunggulannya. Namun pada dasarnya tetap yang namanya barang ya "ada harga ada rupa". thermalpasta ada yang dari harga Rp 20.000 hingga yang harganya ratusan ribu, dari yang murah tapi banyak isinya sampai yang mahal tapi malah sedikit isinya

Oleh karena itu lughot mencoba ngasih tau trick nya. jangan khawatir meskipun ini trik buatan sendiri tapi Alhamdulillah TOKCER
ide ini muncul ketika processor laptop lughot overheat melulu gara gara habis dibersihin dan diganti thermal pastanya. Awalnya gak tau kalo ada berbagai kualitas pasta. saat itu lughot beli yang Rp 20.000an yang isinya lumayan banyak. Saya apply pasta tersebut tapi ya itu tadi jadi cepet overaheat GPU nya. saya bongkar lagi, coba saya tambahi pastanya saya rasa kurang
tapi ya tetap saja overheat lagi!! cape deeeeh

nah setelah sekitar 3 bulanan saya bersabar pada keadaan tersebut lalu muncullah ide meningkatkan kualitas konduktansi panas pasta, sederhana tapi lumayan bermanfaat dan gak mahal dehh, tapi tetep perlu berusaha

ya, saya masih menggunakan sisa pasta yang harganya cuma Rp 20.000an Tadi, Karena isinya banyak dan makainya cuma secukupnya saja jadi sisanya juga masih banyak. Pada intinya saya hanya menambahkan partikel alumunium halus pada pasta tersebut, begini penjelasannya :

alat dan bahan
1. pastaprocessor yang murah tapi banyak (jangan yang murahan!!!)

2. logam alumunium (cari alumunium bekas saja (misal pake panci alumunium bekas, kaleng softdrink alumunium, bekas antena,dll) tapi sebaiknya jangan yang berupa barang cast alumunium (alumunium cetak), karena sudah terlalu keras, dan jangan !!!! pakai uang logam rupiah yang alumunium. kalo gak ada yamg lain gak papa ding yang paling gampang itu kok (coba kalo uang logamnya dari logam mulia? wow keren))

3. kikir halus (pake saja NeedleFile (kikir needle) sesuai contoh)
4. sesuatu alas boleh dari kertas atau plastik sebaiknya yang kaku dan tidak terlalu menyerap zat cair
5. secarik kertas
6. yang paling penting harus ada seperangkat computer yang siap di bongkar ato udah di bongkar
7. step carefully (pesan mbak nya busway!)

mulai kerja! good luck!
1. kikirlah alumunium diatas kertas, kumpulkan serpihan serpihan halus dari hasil pengikiran (ingat sebuk harus lembut) hingga dirasa cukup jumlah serbuknya.

2. keluarkan pasta secukupnya (kira kira cukup untuk pemakaian kali ini saja) dari botolnya dan taruh di atas alas yang tidak menyerap zat cair, karena pada pasta terdapat minyak agar pasta tidak cepat kering saat digunakan.

3. tuangkan serbuk alumunium (kira kira cukup saja) pada pasta yang telah di siapkan, lalu aduk hingga tercampur rata.

4. tambahkan lagi serbuk alumunium bila dirasa kurang.
5. bila pencampuran telah dirasa cukup, berarti pasta siap di apply atau siap digunakan

simpan sisanya ya, dibuang sayang!!!

pengaplikasian pada processor
1. bersihkan permukaan pada processor dan juga pada heatsinknya
2. pemakaian cukup se-kotak area yang didinginkan(main block), jangan kebanyakan memberikan pasta, jangan tercepret sebaiknya cukup dan rapi, juga jangan terlalu tebal. jangan terkena komponen lain karena sudah mengandung logam, makanya hati hati biar gak konslet boooo!
3. bila dirasa cukup, pasang heatsink dan rakit kembali komputer anda dan cek hasilnya, semoga anda beruntung

punya lughot dari standby dulu panas GPUnya langsung 65an derajat celcius sekarang Udah lumayan bisa ampe 45an derajat celcius, Alhamdulillah deh!!! sip sip sip!

selamat mencoba! semoga bermanfaat! step carefully! good luck!

Tutorial Mikrotik Step by Step

Sekilas Mikrotik
Mikrotik sekarang ini banyak digunakan oleh ISP, provider hotspot, ataupun oleh pemilik warnet. Mikrotik OS menjadikan computer menjadi router network yang handal yang dilengkapi dengan berbagai fitur dan tool, baik untuk jaringan kabel maupun wireless.
Dalam tutorial kali ini penulis menyajikan pembahasan dan petunjuk sederhana dan simple dalam mengkonfigurasi mikrotik untuk keperluan-keperluan tertentu dan umum yang biasa dibutuhkan untuk server/router warnet maupun jaringan lainya, konfirugasi tersebut misalnya, untuk NAT server, Bridging, BW manajemen, dan MRTG.

Versi mikrotik yang Saya gunakan untuk tutorial ini adalah MikroTik routeros 2.9.27
Akses mirotik:

• Via console

Mikrotik router board ataupun PC dapat diakses langsung via console/ shell maupun remote akses menggunakan putty (www.putty.nl)

• Via winbox

Mikrotik bisa juga diakses/remote menggunakan software tool winbox

• Via web

Mikrotik juga dapat diakses via web/port 80 dengan menggunakan browser

Memberi nama Mirotik

[ropix@IATG-SOLO] > system identity print
  name: "Mikrotik"
[ropix@IATG-SOLO] > system identity edit
value-name: name

masuk ke editor ketik misal saya ganti dengan nama IATG-SOLO:

IATG-SOLO
C-c quit C-o save&quit C-u undo C-k cut line C-y paste

Edit kemudian tekan Cltr-o untuk menyimpan dan keluar dari editor

Kalo menggunakan winbox, tampilannya seperti ini:

Mengganti nama interface:

[ropix@IATG-SOLO] > /interface print
Flags: X - disabled, D - dynamic, R - running
 #    NAME          TYPE             RX-RATE    TX-RATE    MTU
 0  R ether1        ether            0          0          1500
 1  R ether2        ether            0          0          1500
[ropix@IATG-SOLO] > /interface edit 0
value-name: name

Nilai 0 adalah nilai ether1, jika ingin mengganti ethet2 nilai 0 diganti dengan 1.
masuk ke editor ketik missal saya ganti dengan nama local:

local
C-c quit C-o save&quit C-u undo C-k cut line C-y paste

Edit kemudian tekan Cltr-o untuk menyimpan dan keluar dari editor
Lakukan hal yang sama untuk interface ether 2, sehingga jika dilihat lagi akan muncul seperti ini:
[ropix@IATG-SOLO] > /interface print
Flags: X - disabled, D - dynamic, R - running
 #    NAME        TYPE             RX-RATE    TX-RATE    MTU
 0  R local       ether            0          0          1500
 1  R public      ether            0          0          1500

Via winbox:

Pilih menu interface, klik nama interface yg ingin di edit, sehingga muncul jendela edit interface.

Seting IP Address :

[ropix@IATG-SOLO] > /ip address add
address: 192.168.1.1/24
interface: local
[ropix@IATG-SOLO] > /ip address print
Flags: X - disabled, I - invalid, D - dynamic
 #   ADDRESS            NETWORK         BROADCAST       INTERFACE
 0   192.168.0.254/24   192.168.0.0     192.168.0.255   local
Masukkan IP addres value pada kolom address beserta netmask, masukkan nama interface yg ingin diberikan ip addressnya.Untuk Interface ke-2 yaitu interface public, caranya sama dengan diatas, sehingga jika dilihat lagi akan menjadi 2 interface:

[ropix@IATG-SOLO] > /ip address print
Flags: X - disabled, I - invalid, D - dynamic
 #   ADDRESS             NETWORK         BROADCAST       INTERFACE
 0   192.168.0.254/24    192.168.0.0     192.168.0.255   local
 1   202.51.192.42/29    202.51.192.40   202.51.192.47   public

Via winbox:



Mikrotik Sebagai NAT

Network Address Translation atau yang lebih biasa disebut dengan NAT adalah suatu metode untuk menghubungkan lebih dari satu komputer ke jaringan internet dengan menggunakan satu alamat IP. Banyaknya penggunaan metode ini disebabkan karena ketersediaan alamat IP yang terbatas, kebutuhan akan keamanan (security), dan kemudahan serta fleksibilitas dalam administrasi jaringan.

Saat ini, protokol IP yang banyak digunakan adalah IP version 4 (IPv4). Dengan panjang alamat 4 bytes berarti terdapat 2 pangkat 32 = 4.294.967.296 alamat IP yang tersedia. Jumlah ini secara teoretis adalah jumlah komputer yang dapat langsung koneksi ke internet. Karena keterbatasan inilah sebagian besar ISP (Internet Service Provider) hanya akan mengalokasikan satu alamat untuk satu user dan alamat ini bersifat dinamik, dalam arti alamat IP yang diberikan akan berbeda setiap kali user melakukan koneksi ke internet. Hal ini akan menyulitkan untuk bisnis golongan menengah ke bawah. Di satu sisi mereka membutuhkan banyak komputer yang terkoneksi ke internet, akan tetapi di sisi lain hanya tersedia satu alamat IP yang berarti hanya ada satu komputer yang bisa terkoneksi ke internet. Hal ini bisa diatasi dengan metode NAT. Dengan NAT gateway yang dijalankan di salah satu komputer, satu alamat IP tersebut dapat dishare dengan beberapa komputer yang lain dan mereka bisa melakukan koneksi ke internet secara bersamaan.

Misal kita ingin menyembunyikan jaringan local/LAN 192.168.0.0/24 dibelakang satu IP address 202.51.192.42 yang diberikan oleh ISP, yang kita gunakan adalah fitur Mikrotik source network address translation (masquerading) . Masquerading akan merubah paket-paket data  IP address asal dan port dari network 192.168.0.0/24 ke 202.51.192.42 untuk selanjutnya diteruskan ke jaringan internet global.
Untuk menggunakan masquerading, rule source NAT dengan action 'masquerade' harus ditambahkan pada konfigurasi firewall:
[ropix@IATG-SOLO] > /ip firewall nat add chain=srcnat action=masquerade out-interface=public

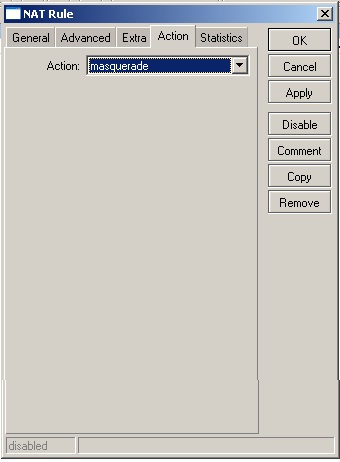

Kalo menggunakan winbox, akan terlihat seperti ini:

Mikrotik sebagai Transparent web proxy

Salah satu fungsi proxy adalah untuk menyimpan cache. Apabila sebuah LAN menggunakan proxy untuk berhubungan dengan Internet, maka yang dilakukan oleh browser ketika user mengakses sebuah url web server adalah mengambil request tersebut di proxy server. Sedangkan jika data belum terdapat di proxy server maka proxy mengambilkan langsung dari web server. Kemudian request tersebut disimpan di cache proxy. Selanjutnya jika ada client yang melakukan request ke url yang sama, akan diambilkan dari cache tersebut. Ini akan membuat akses ke Internet lebih cepat.

Bagaimana agar setiap pengguna dipastikan mengakses Internet melalu web proxy yang telah kita aktifkan? Untuk ini kita dapat menerapkan transparent proxy. Dengan transparent proxy, setiap Browser pada komputer yang menggunakan gateway ini secara otomatis melewati proxy.

Mengaktifkan fiture web proxy di mikrotik:
[ropix@IATG-SOLO] > /ip proxy set enabled=yes
[ropix@IATG-SOLO] > /ip web-proxy set
cache-administrator= ropix.fauzi@infoasia.net
[ropix@IATG-SOLO] > /ip web-proxy print

enabled: yes
src-address: 0.0.0.0
port: 3128
hostname: "IATG-SOLO"
transparent-proxy: yes
parent-proxy: 0.0.0.0:0
cache-administrator: "ropix.fauzi@infoasia.net"
max-object-size: 8192KiB
cache-drive: system
max-cache-size: unlimited
max-ram-cache-size: unlimited
status: running
reserved-for-cache: 4733952KiB
reserved-for-ram-cache: 2048KiB

Membuat rule untuk transparent proxy pada firewall NAT, tepatnya ada dibawah rule untuk NAT masquerading:
[ropix@IATG-SOLO] > /ip firewall nat add  chain=dstnat in-interface=local src-address=192.168.0.0/24 protocol=tcp dst-port=80 action=redirect to-ports=3128

[ropix@IATG-SOLO] > /ip firewall nat print
Flags: X - disabled, I - invalid, D - dynamic
 0   chain=srcnat out-interface=public action=masquerade
 1   chain=dstnat in-interface=local src-address=192.168.0.0/24 protocol=tcp dst-port=80 action=redirect to-ports=3128

Pada winbox:
1. Aktifkan web proxy pada menu IP>Proxy>Access>Setting ( check box enable)

 2. Setting parameter pada menu IP>Web Proxy>Access Setting>General

3. Membuat rule untuk transparent proxy pada menu IP>Firewall>NAT

Transparent proxy dengan proxy server

terpisah/independent

Web Proxy built in MikroTik menurut pengamatan saya kurang begitu bagus dibandingkan dengan proxy squid di linux, squid di linux lebih leluasa untuk dimodifikasi dan diconfigure, misalkan untuk feature delay-pool dan ACL list yang berupa file, belum ada di mikrotik seri 2.9.x.

Biasanya kebanyakan orang lebih suka membuat proxy server sendiri, dengan PC Linux/FreeBSD dan tinggal mengarahkan semua client ke PC tersebut.

Topologi PC proxy tersebut bisa dalam jaringan local ataupun menggunakan ip public.

Konfigurasinya hampir mirip dengan transparent proxy, bedanya adalah pada rule NAT actionnya yaitu sbb:

Dalam contoh diatas 192.168.0.100 adalah IP proxy server port 8080

Mikrotik sebagai bandwidth limiter

Mikrotik juga dapat digunakan untuk bandwidth limiter (queue) . Untuk mengontrol mekanisme alokasi data rate.

Secara umum ada 2 jenis manajemen bandwidth pada mikrotik, yaitu simple queue dan queue tree. Silahkan gunakan salah satu saja.

Tutorial berikutnya semua setting mikrotik menggunakan winbox, karena lebih user friendly dan efisien.

Simple queue:

Misal kita akan membatasi bandwidth client dengan ip 192.168.0.3 yaitu untuk upstream 64kbps dan downstream 128kbps

Setting pada menu Queues>Simple Queues

Queue tree

Klik menu ip>firewall>magle

Buat rule (klik tanda + merah) dengan parameter sbb:

  Pada tab General:

  Chain=forward,

  Src.address=192.168.0.3 (atau ip yg ingin di limit)

  Pada tab Action :

  Action = mark connection,

  New connection mark=client3-con (atau nama dari mark conection yg kita buat)

  Klik Apply dan OK

  Buat rule lagi dengan parameter sbb:

  Pada tab General: Chain=forward,

  Connection mark=client3-con (pilih dari dropdown menu)

  Pada tab Action:

  Action=mark packet,

  New pcket Mark=client3 (atau nama packet mark yg kita buat)

  Klik Apply dan OK

Klik menu Queues>Queues Tree

 Buat rule (klik tanda + merah) dengan parameter sbb:

Pada tab General:

  Name=client3-in (misal),

  Parent=public (adalah interface yg arah keluar),

  Paket Mark=client3 (pilih dari dropdown, sama yg  kita buat pada magle),

  Queue Type=default,

  Priority=8,

  Max limit=64k (untuk seting bandwith max download)

  Klik aplly dan Ok

  Buat rule lagi dengan parameter sbb:

  Pada tab General:

  Name=client3-up (misal),

  Parent=local (adalah interface yg arah kedalam),

  Paket Mark=client3 (pilih dari dropdown, sama yg  kita buat pada magle),

  Queue Type=default,

  Priority=8,

  Max limit=64k (untuk seting bandwith max upload)

  Klik aplly dan Ok

Mikrotik sebagai Bridging

Bridge adalah suatu cara untuk menghubungkan dua segmen network terpisah bersama-sama dalam suatu protokol sendiri. Paket yang diforward berdasarkan alamat ethernet, bukan IP address (seperti halnya router). Karena forwarding paket dilaksanakan pada Layer 2, maka semua protokol dapat melalui sebuah bridge.

Jadi analoginya seperti ini, anda mempunyai sebuah jaringan local 192.168.0.0/24 gateway ke sebuah modem ADSL yg juga sebagai router dengan ip local 192.168.0.254 dan ip public 222.124.21.26.

Anda ingin membuat proxy server dan mikrotik sebagai BW management untuk seluruh client. Nah mau ditaruh dimanakan PC mikrotik tersebut? Diantara hub/switch dan gateway/modem? Bukankah nanti jadinya dia sebagai NAT dan kita harus menambahkan 1 blok io privat lagi yang berbeda dari gateway modem?

Solusinya mikrotik di set sebagai bridging, jadi seolah2 dia hanya menjembatani antar kabel UTP saja. Topologinya sbb:

Internet----------Moderm/router-----------Mikrotik--------Switch/Hub-----Client

Setting bridging menggunakan winbox

1. Menambahkan interface bridge

Klik menu Interface kemudian klik tanda + warna merah untuk menambahkan interface, pilih Bridge

memberi nama interface bridge, missal kita beri nama bridge1

2. menambahkan interface ether local dan public pada interface

Klik menu IP>Bridge>Ports , kemudian klik tanda + untuk menambahkan rule baru:

Buat 2 rules, untuk interface local dan public.

3. Memberi IP address untuk interface bridge

Klik menu IP kemudian klik tanda + untuk menambahkan IP suatu interface, missal 192.168.0.100, pilih interface bridge1 (atau nama interface bridge yang kita buat tadi)

Dengan memberikan IP Address pada interface bridge, maka mikrotik dapat di remote baik dari jaringan yg terhubung ke interface local ataupun public.

Mikrotik sebagai MRTG / Graphing

Graphing adalah tool pada mokrotik yang difungsikan untuk memantau perubahan parameter-parameter pada setiap waktu. Perubahan perubahan itu berupa grafik uptodate dan dapat diakses menggunakan browser.

Graphing dapat menampilkan informasi berupa:

    * Resource usage (CPU, Memory and Disk usage)

    * Traffic yang melewati interfaces

    * Traffic yang melewati simple queues

Mengaktifkan fungsi graping

Klik menu Tool >Graphing>Resource Rules

Adalah mengaktifkan graphing untuk resource usage Mikrotik. Sedangkana allow address adalah IP mana saja yang boleh mengakses grafik tersebu,. 0.0.0.0/0 untuk semua ip address.

Klik menu Tool>Graphing>Interface Rules
Adalah mengaktifkan graphing untuk monitoring traffic yang melewati interface, silahkan pilih interface yg mana yang ingin dipantau, atau pilih “all” untuk semua.

Graphing terdiri atas dua bagian, pertama mengumpulkan informasi/ data yang kedua menampilkanya dalam format web. Untuk mengakses graphics, ketik URL dengan format http://[Router_IP_address]/graphs/ dan pilih dari menu-menu yang ada, grafik mana yang ingin ditampilkan.

Contoh hasil grafik untuk traffic interface public:

Demikian, tutorial yang sedikitpenulis sampaikan untuk sekedar membagi ilmu atau menyederhanakan untukmemudahkan pemahaman dari tutorial yang sudah tersedia di situs resmi mikrotik.

Source : indonesiacyber
