Cara Service Monitor Samsung Syncmaster 551v Menu Keluar Terus

Selamat datang kepada para pengunjung baru di blog ini. Semoga posting materi yang saya tulis dapat membantu anda semua dalam menangani masalah komputer anda. Berikut ini saya akan coba tulis tentang Cara Service Monitor Samsung Syncmaster 551v Menu Keluar Terus. Mau tahu caranya ....?

Monitor samsung Syncmaster 551v adalah monitor yang cukup populer di Indonesia. Monitor ini umurnya sudah cukup tua untuk kondisi sekarang ini (sekitar 8 tahunan ), sehingga banyak sekali kerusakan yang terjadi karena faktor umur ini.

Macam kerusakan Monitor Samsung Sycmaster 551v antara lain sebagai berikut :

1. Monitor Mati Total / Kadang mati kadang nyala / tombol power on susah
Kerusakan ini kebanyakan di timbulkan oleh solderan yang retak pada saklar on/off di PCB monitor. Cara Servicenya : Solder Ulang di bagian saklar on/off nya.

2. Monitor Blank dengan warna putih polos di layar dengan sedikit pelangi di bawah.
Kerusakan ini disebabkan oleh solderan IC vertikal yang retak. Dan kerusakan seperti ini tidak hanya terjadi di monitor Samsung Syncmaster 551v saja, tapi pada monitor merk lain, banyak juga terjadi kasus ini. Ini pernah saya ulas di posting ini.

3. Menu di monitor Samsung Syncmaster 551v keluar / muncul terus ( muncul sendiri ) walaupun tidak di tekan. Kerusakan ini juga sering terjadi, dan ini yang akan saya bahas.

Cara Service Monitor Samsung Syncmaster 551v Menu Keluar Terus :

1. Bongkar monitor dan lepas papan besi dengan papan PCB nya.

2. Lihat blok di dekat IC Program / IC Utama / IC yang paling besar.
IC ini bekerja dengan tegangan 5 volt. Jika tegangannya kurang atau lebih maka kerja IC menjadi tidak normal. Dan hal inilah yang menyebabkan menu monitor samsung ini muncul terus walaupun tidak kita tekan.

3. Cek tegangan 5 volt untuk IC Program ini. Anda dapat cek di pin IC program yang ada tulisannya vcc ( tegangan kerja ).

4. Jika tidak 5 volt (misalkan 4 volt atau 7 volt), maka cari IC 7805 yaitu IC yang berfungsi menurunkan tegangan 12 volt dari power supply menjadi 5 volt untuk tegangan kerja IC Program. Letaknya ada di dekat IC program, bentuknya biasanya kecil seperti gambar di bawah ini.




5. ganti IC 7805 yang cacat / rusak itu dengan yang baru. Anda tidak harus mengganti dengan yang ukuran kecil, ukuran besar juga nggak apa-apa yang penting serinya 7805. Contohnya seperti gambar di bawah ini :




6. Nyalakan monitor dan kalau masih muncul menunya, tekan tombol exit sekitar 2-5 menit sampai menunya hilang.

7. Selesai dan tutup kembali monitor anda.

Selamat mencoba ......

Cara Cek Power Supply ATX Komputer

Mungkin anda pernah mengalami suatu ketika komputer anda mati total. Kalau komputer mati total, yaitu jika di tekan tombol powernya komputer tidak nyala, kemungkinan kerusakannya ada dua. Mau tahu kelanjutannya .... ?

Jika komputer di nyalakan dengan menekan tombol power dan ternyata komputer tetap mati, kemungkinan yang terjadi adalah:

1. Kabel power putus atau bahkan saluran listriknya putus.
2. Power Supply mengalami kerusakan, bisa drop (nyala sebentar terus mati) dan bisa mati total.

Di Posting ini saya akan sharing tentang cara cek power supply ATX secara mandiri artinya tanpa harus dicolokkan ke Mainboard Komputer.

Caranya Cek Power Supply ATX :

1. Siapkan power supply yang akan dicek
2. Siapkan clip kertas yang telah diluruskan
3. Cari kabel yang berwarna hijau dan hitam, kemudian hubungkan dengan menggunakan klip kertas tersebut.
4. Colokkan kabel powernya ke listrik PLN.
5. Kalau Kipas Power Suplly berputar berarti power supply nyala dan sebaliknya.
6. Akan tetapi Kipas Power Suplly berputar belum tentu menandakan bahwa power supply itu bagus, karena ada banyak kasus power supply ATX itu mengalami arus/daya drop sehingga ketika disambungkan ke mainboard dan di bebani dengan harddisk, Komputer tetap tidak nyala / mati tapi kondisi fan masih berputar. Kondisi inilah yang dinamakan Power Supply Ngedrop.

Berikut tanda power supply yang drop :

1. Komputer sering Hang sendiri.
2. USB port menjadi tidak berfungsi.
3. Kadang-kadang komputer restart sendiri.
4. Komputer nyala tampil di monitor tapi harddisk tidak terdeteksi di BIOS.

Kalau kurang jelas cara cek power supply ATX, lihat gambar di bawah ini :

Service mode samsung

Service mode TV samsung with program ic M52777 sp

1. posisi standby.
pencet DISPLAY MENU MUTE trus langsung pencet power on remote

2. posisi standby
pencet PSTD HELP SLEEP trus langsung pencet power on remote


Service mode dengan ic program lainnya :

Baca Juga Cari uang sampingan lewat bisnis forex/valas

PLN Bangun Interkoneksi Sumatera-Malaysia

PT Perusahaan Listrik Negara bekerja sama dengan Tenaga Nasional Berhad, perusahaan tenaga listrik milik pemerintah Malaysia, membangun jaringan interkoneksi Sumatera-Malaysia sepanjang 100-200 kilometer.

Direktur Perencanaan dan Teknologi PLN Bambang Praptono mengatakan, pembangunan interkoneksi tersebut untuk pertukaran listrik dengan cara memindahkan aliran listrik kedua negara pada saat beban puncak. Tukar menukar pasokan listrik bisa sebesar 600 Megawatt pada 2015 mendatang.

"Prinsipnya bukan Indonesia mengirim listrik, tapi kerja sama pertukaran listrik waktu beban puncak, Malaysia pada siang hari diberi 300 MW, dan malam hari Malaysia mengembalikan 300 MW," kata Bambang di Kantor PLN Pusat, Jalan Trunojoyo, Jakarta, Selasa 27 Oktober 2009.

Menurut dia, dengan adanya kerja sama ini, PLN tidak perlu lagi mengoperasikan unit-unit pembangkit yang menggunakan bahan bakar minyak, sehingga dapat mengurangi biaya pokok penyediaan dan bisa mengamankan pasokan listrik.

Bambang menjelaskan, titik serah pasokan dimulai dari Sumatera. Sedangkan untuk jarak kabel interkoneksi akan melalui jalur laut dan darat. "Rutenya masih kami bicarakan," ujarnya.

Untuk pendanaan pembangunan jaringan transmisi ini, diperkirakan menelan investasi sekitar US$ 300 juta. "Saat ini sudah ada beberapa pihak yang menawarkan pinjaman, di antaranya Bank Pembangunan Asia (ADB), Bank Dunia, serta Japan International Corporation Agency."

Bambang menargetkan, pada 2012 pembangunan jaringan transmisi ini sudah harus dibangun, sehingga target pertukaran listrik pada 2015 bisa direalisasikan. Saat ini PLN juga sudah memiliki kerja sama serupa dengan dibangunnya jaringan transmisi listrik yang menghubungkan Serawak dan Pontianak, yaitu Serawak Electric Company (Sesco).

Proyek ini merupakan bagian dari proyek ASEAN Power Grid (APG) di mana pada masa datang di ASEAN akan ada interkoneksi

listrik ASEAN, di antaranya Semenanjung Malaysia-Singapura, Thailand-Semenanjung Malaysia, dan Serawak-Semenanjung Malaysia.


Selain itu, Sumatera-Semenanjung Malaysia, Batam-Bintan-Singapura-Johor, Serawak-Kalimantan Barat, Filipina-Sabah,

Serawak-Sabah-Brunei, Thailand-Laos, Laos-Kamboja, Thailand-Myanmar, Vietnam-Kamboja, Laos-Vietnam, dan Thailand-Kamboja.

sumber berita: vivanews.com - Selasa, 27 Oktober 2009, 10:54 WIB

UPDATE

(Jakarta, 26 Oktober) Setelah 20 tahun melakukan studi teknis dan studi kelayakan, interkoneksi sistem kelistrikan antara pulau Sumatera dan Semenanjung Malaysia rencana akan terwujud di tahun 2015. Proyek penyambungan sistem kelistrikan itu akan menggunakan kabel bawah laut 250 kV sepanjang kurang lebih 200 kilometer dan dua set kabel bawah laut masing-masing 57 kilometer.

Interkoneksi tersebut akan mampu menyalurkan daya sebesar 600 MW. Kedua pihak, PLN dan Tenaga Nasional Berhad (TNB), perusahaan listrik Malaysia akan mengadakan pertemuan kembali untuk mendiskusikan perumusan kontrak, pendanaan, dan detil pekerjaan.

Untuk pendanaan, Bank Dunia akan dilibatkan dalam proyek yang sangat penting ini. Penandatanganan Heads of Agreement tentang hal tersebut dilakukan Jum’at (23/10) lalu antara Direktur Utama PLN Fahmi Mochtar dan President and Chief Executive Officer TNB Datuk Seri Che Khalib Mohd Noh. Proyek ini akan menjadi koneksi listrik antar dua negara yang kedua setelah terjalinnya kesepakatan interkoneksi pertama yang menghubungkan Bakun dan Kalimantan Barat.

Interkoneksi ini akan memungkinkan kedua negara, Indonesia dan Malaysia, untuk saling membantu dan mendukung pemenuhan kebutuhan listrik satu sama lain pada saat beban puncak, dimana beban puncak di semenanjung Malysia terjadi pada siang hari dan beban puncak di Sumatera terjadi pada malam hari.

sumber: PLN.co.id

Sistem-Sistem Pendukung pada GenSet

Dalam pengoperasiannya, suatu instalasi GenSet memerlukan sistem pendukung agar dapat bekerja dengan baik dan tanpa mengalami gangguan. Secara umum sistem-sistem pendukung tersebut dibagi menjadi 3 bagian, yaitu:
1. Sistem Pelumasan
2. Sistem Bahan Bakar
3. Sistem Pendinginan

1. Sistem Pelumasan

Untuk mengurangi getaran antara bagian-bagian yang bergerak dan untuk membuang panas, maka semua bearing dan dinding dalam dari tabung-tabung silinder diberi minyak pelumas.

Cara Kerja Sistem Pelumasan

Minyak tersebut dihisap dari bak minyak 1 oleh pompa minyak 2 dan disalurkan dengan tekanan ke saluran-saluran pembagi setelah terlebih dahulu melewati sistem pendingin dan saringan minyak pelumas. Dari saluran-saluran pembagi ini, minyak pelumas tersebut disalurkan sampai pada tempat kedudukan bearing-bearing dari poros engkol, poros jungkat dan ayunan-ayunan. Saluran yang lain memberi minyak pelumas kepada sprayer atau nozzle penyemperot yang menyemprotkannya ke dinding dalam dari piston sebagai pendingin. Minyak pelumas yang memercik dari bearing utama dan bearing ujung besar (bearing putar) melumasi dinding dalam dari tabung- tabung silinder.
Minyak pelumas yang mengalir dari tempat-tempat pelumasan kemudian kembali kedalam bak minyak lagi melalui saluran kembali dan kemudian dihisap oleh pompa minyak untuk disalurkan kembali dan begitu seterusnya.


Gambar 1. Sistem Pelumasan
1. Bak minyak
2. Pompa pelumas
3. Pompa minyak pendingin
4. Pipa hisap
5. Pendingin minyak pelumas
6. Bypass-untuk pendingin
7. Saringan minyak pelumas
8. Katup by-pass untuk saringan
9. Pipa pembagi
10. Bearing poros engkol (lager duduk)
11. Bearing ujung besar (lager putar)
12. Bearing poros-bubungan
13. Sprayer atau nozzle penyemprot untuk pendinginan piston
14. Piston
15. Pengetuk tangkai
16. Tangkai penolak
17. Ayunan
18. Pemadat udara (sistem Turbine gas)
19. Pipa ke pipa penyemprot
20. Saluran pengembalian

2. Sistem Bahan Bakar

Mesin dapat berputar karena sekali tiap dua putaran disemprotkan bahan bakar ke dalam ruang silinder, sesaat sebelum, piston mencapai titik mati atasnya (T.M.A.). Untuk itu oleh pompa penyemperot bahan bakar 1 ditekankan sejumlah bahan bakar yang sebelumnya telah dibersihkan oleh saringan-bahan bakar 5, pada alat pemasok bahan bakar atau injektor 7 yang terpasang dikepala silinder. Karena melewati injektor tersebut maka bahan bakar masuk kedalam ruang silinder dalam keadaan terbagi dengan bagian-bagian yang sangat kecil (biasa juga disebut dengan proses pengkabutan)
Didalam udara yang panas akibat pemadatan itu bahan bakar yang sudah dalam keadaan bintik-bintik halus (kabut) tersebut segera terbakar. Pompa bahan bakar 2 mengantar bahan bakar dari tangki harian 8 ke pompa penyemprot bahan bakar. Bahan bakar yang kelebihan yang keluar dari injektor dan pompa penyemperot dikembalikan kepada tanki harian melalui pipa pengembalian bahan bakar.


Gambar 2. Sistem bahan bakar
1. Pompa penyemperot bahan bakar
2. Pompa bahan bakar
3. Pompa tangan untuk bahan bakar
4. Saringan bahar/bakar penyarinnan pendahuluan
5. Saringan bahan bakar/penyaringan akhir
6. Penutup bahan bakar otomatis
7. Injektor
8. Tanki
9. Pipa pengembalian bahan bakar
10. Pipa bahan bakar tekanan tinggi
11. Pipa peluap.

3. Sistem Pendinginan

Hanya sebagian dari energi yang terkandung dalam bahan bakar yang diberikan pada mesin dapat diubah menjadi tenaga mekanik sedang sebagian lagi tersisa sebagai panas. Panas yang tersisa tersebut akan diserap oleh bahan pendingin yang ada pada dinding-dinding bagian tabung silinder yang membentuk ruang pembakaran, demikian pula bagian-bagian dari kepala silinder didinginkan dengan air. Sedangkan untuk piston didinginkan dengan minyak pelumas dan panas yang diresap oleh minyak pendingin itu kemudian disalurkan melewati alat pendingin minyak, dimana panas tersebut diresap oleh bahan pendingin.

Pada mesin diesel dengan pemadat udara tekanan tinggi, udara yang telah dipadatken oleh turbocharger tersebut kemudian didinginkan oleh air didalam pendingin udara (intercooler), Pendinginan sirkulasi dengan radiator bersirip dan kipas (pendinginan dengan sirkuit)

Cara Kerja Sistem Pendingin

Pompa-pompa air 1 dan 2 memompa air kebagian-bagian mesin yarg memerlukan pendinginan dan kealat pendingin udara (intercooler) 3. Dari situ air pendingin kemudian melewati radiator dan kembali kepada pompa-pompa 1 dan 2. Didalam radiator terjadi pemindahan panas dari air pendingin ke udara yang melewati celah-celah radiator oleh dorongan kipas angin. Pada saat Genset baru dijalankan dan suhu dari bahan pendingin masih terlalu rendah, maka oleh thermostat 5, air pendingin tersebut dipaksa melalui jalan potong atau bypass 6 kembali kepompa. Dengan demikian maka air akan lebih cepat mencapai suhu yang diperlukan untuk operasi. Bila suhu tersebut telah tercapai maka air pendingin akan melalui jalan sirkulasi yang sebenarnya secara otomatis.


Gambar 3. Sistem pendinginan (sistem sirkulasi dengan 2 Sirkuit)
1. Pompa air untuk pendingin mesin
2. Pompa air untuk pendinginan intercooler
3. Inter cooler (Alat pendingin udara yang telah dipanaskan)
4. Radiator
5. Thermostat
6. Bypass (jalan potong)
7. Saluran pengembalian lewat radiator
8. Kipas.


Susunan Konstruksi Pada Generator


Gambar 4. Sistem konstruksi Generator
1. Stator
2. Rotor
3. Exciter Rotor
4. Exciter Stator
5. N.D.E. Bracket
6. Cover N.D.E
7. Bearing ‘O’ Ring N.D.E
8. Bearing N.D.E
9. Bearing Circlip N.D.E
10. D.E.Bracket?Engine Adaptor
11. D.E.Screen
12. Coupling Disc
13. Coupling Bolt
14. Foot
15. Frame Cover Bottom
16. Frame Cover Top
17. Air Inlert Cover
18. Terminal Box Lid
19. Endpanel D.E
20. Endpanel N.D.E
21. AVR
22. Side Panel
23. AVR Mounting Bracket
24. Main Rectifier Assembly – Forward
25. Main Rectifier Assembly – Reverse
26. Varistor
27. Dioda Forward Polarity
28. Dioda Reverse Polarity
29. Lifting Lug D.E
30. Lifting Lug N.D.E
31. Frame to Endbracket Adaptor Ring
32. Main Terminal Panel
33. Terminal Link
34. Edging Strip
35. Fan
36. Foot Mounting Spacer
37. Cap Screw
38. AVR Access Cover
39. AVR Anti Vibration Mounting Assembly
40. Auxiliary Terminal Assembly

Semoga bermanfaat,
HaGe – http://dunia-listrik.blogspot.com

Cara Download dan Update Antivirus AVG 9 Free Terbaru

Awal bulan Oktober ini AVG meluncurkan paket software berbayar yaitu AVG Antivirus 9.0 dan Internet Security 9.0. Tanggal 15 Oktober kemarin pihak AVG kembali meluncurkan versi terbaru antivirusnya yang bisa diunduh dan digunakan secara gratis (untuk pemakaian personal) yaitu AVG Free 9.0. Mau tahu info dan downloadnya ...?


Apa sih Keunggulan dan Fitur AVG Free 9.0
AVG Free 9.0 memberikan perlindungan dasar dari virus, spyware, dan ancaman dari internet. Berkut keunggulan AVG Free 9.0 sesuai dengan website resminya :

* Anti-virus dan anti-spyware pemenang penghargaan
* Keamanan real-time dalam penjelajahan dan pencarian
* Perangkat lunak yang paling banyak diunduh dari Download.com
* Mudah diunduh, diinstal dan digunakan
* Perlindungan efektif yang tidak mempersulit Anda
* Kompatibel dengan Windows 7, Windows Vista dan Windows XP

Selain keunggulan di atas, AVG 9.0 juga mengalami peningkatan performa yang signifikan pada software securitinya. Pihak AVG mengklaim bahwa di versi 9.0 ini pengguna dapat secara dramatis mengurangi waktu scan hingga 50 persen tergantung pada sistem konfigurasi. Begitu pula terdapat peningkatan sebesar 10 sampai 15 persen untuk waktu booting dan penggunaan memori.

Berkut link download AVG 9.0 Free :


Download AVG 9.0 Free

Terus untuk updatenya bagaimana caranya?

Caranya, baca di posting blog ini kemarin : klik di sini

Selamat mencoba ....

Cara Download Antivirus Ansav Terbaru 2.0.50

Ansav adalah antivirus yang sederhana, namun kualitas cukup mengagumkan. Ansav sendiri adalah antivirus buatan anak negeri juga yang patut kita acungi jempol. Bagi anda yang pengin menggunakan antivirus ansav terbaru, anda bisa download ansav lewat blog ini. Mau ....?

Antivirus Ansav terbaru ada 2 versi :

1. Ansav versi Install : Harus di install dulu baru bisa dijalankan.
2. Ansav versi Portable : tidak perlu di install, langsung dijalankan. Bisa jalan langsung dari flashdisk ataupun harddisk.

Bagi Anda pengguna antivirus Ansav sangat disarankan untuk melakukan update agar Ansav dapat mengenali virus lebih banyak lagi. Pada update kali ini telah ditambahkan berbagai fitur dan perbaikan.

Apa yang baru?

* Perbaikan pada update online yang mengakibatkan download lama.
* Perbaikan salah deteksi beberapa aplikasi installer.
* Ditambah automatic action ketika mendeteksi banyak ancaman dalam satu waktu, sehingga pengguna tidak berkali-kali meng-klik clean, delete, atau quarantine.


Berikut link download antivirus Ansav Terbaru :

KLIK Link Antivirus Ansav Terbaru yang anda butuhkan :

Download Antivirus Ansav Portable Update 12 Oktober 2009

Download Antivirus Ansav Portable Update 5 Oktober 2009

Download Antivirus Ansav Installer Update 5 Oktober 2009

Selamat mencoba ....

Cara Update Antivirus Antivir 9.0 Terbaru

Avira mengeluarkan seri terbaru antivirusnya yaitu Antivir 9.0 Ada beberapa perubahan dalam software terbaru ini. Antivirus ini diklaim dapat dijalankan di NetBook serta mendukung multi-processor dan multi-core, sehingga kinerja antivirus lebih cepat sampai 20%.

Saat menginstall akan ada pilihan untuk mensetting Avira. Setiap ditemukan virus tidak akan muncul lagi jendela peringatan virus akan diapakan. Jendela baru akan muncul setelah seluruh proses scan selesai. Selain itu bunyi beep saat ditemukan virus dapat dimatikan maupun diganti sound lain. Update onlinenya juga mempunyai sistem baru yang meminimalisasi reboot serta mendukung update lewat proxy.

Sebelum menginstall versi 9 silahkan uninstall terlebih dahulu Avira versi terdahulu. Walaupun gratis namun secara keseluruhan kemampuannya bagus asalkan selalu rajin mengupdate database virusnya.

Untuk yang ingin mendownload Program Avira Antivir Personal 9.0 Free Klik Link di bawah ini :

Download Avira Antivir Personal 9.0 Free (29 - 33Mb)

atau

Download Antivir Avira 9.0 via Indowebster

Untuk mengupdate Avira Antivir Personal 9.0 Free ada 2 cara :

1. Update Avira Antivir Personal 9.0 Free secara online.
Cara ini sangat mudah, yaitu tinggal klik tab update, terus pilih " start upate ". Tapi cara ini cocok untuk yang memiliki koneksi internet cepat. Kurang jelas,... lihat gambar berikut :



2. Update Avira Antivir Personal 9.0 Free secara offline / manual.
Cara ini memang agak ribet, tapi sangat berguna bagi anda yang memiliki banyak komputer, karena tidak harus update satu-satu karena bisa menghabiskan bandwith / jatah internet dan cocok untuk koneksi internet yang lambat.

Berikut ini Cara Update Avira Antivir Personal 9.0 Free Manual :
1. Download Update AVG nya dulu. Berikut linknya :

Download Update Avira Antivir Terbaru (sekitar 22Mb)

Download akan lebih cepat jika anda menggunakan program download accelerator atau IDM atau yang lain-lainnya.

Kemudian simpan file Update Avira Antivir Personal 9.0 Free hasil download di Harddisk / Falshdisk.

2. Jalankan proses update Avira Antivir Personal 9.0 Free manual / offline dengan mengikuti gambar berikut :




Setelah ketemu file update antivirnya, klik Open dan tunggu proses updatenya 1-2 menit ....





Dan..................Berhasil ......

Semoga Bermanfaat

Generator Set (GENSET)

Ketika terjadi pemadaman catu daya utama (PLN) maka dibutuhkan suplai cadangan listrik dan pada kondisi tersebut Generator-Set diharapkan dapat mensuplai tenaga listrik terutama untuk beban-beban prioritas. Genset dapat digunakan sebagai sistem cadangan listrik atau "off-grid" (sumber daya yang tergantung atas kebutuhan pemakai). Genset sering digunakan oleh rumah sakit dan industri yang membutuhkan sumber daya yang mantap dan andal (tingkat keandalan pasokan yang tinggi), dan juga untuk area pedesaan yang tidak ada akses untuk secara komersial dipasok listrik melalui jaringan distribusi PLN yang ada.

Suatu mesin diesel generator set terdiri dari:
1. Prime mover atau pengerak mula, dalam hal ini mesin diesel (dalam bahasa inggris disebut diesel engine)
2. Generator
3. AMF (Automatic Main Failure) dan ATS (Automatic Transfer Switch)
4. Baterai dan Battery Charger
5. Panel ACOS (Automatic Change Over Switch)
6. Pengaman untuk Peralatan
7. Perlengkapan Instalasi Tenaga

Mesin Diesel

Mesin diesel termasuk mesin dengan pembakaran dalam atau disebut dengan motor bakar, ditinjau dari cara memperoleh energi termalnya (energi panas). Untuk membangkitkan listrik, sebuah mesin diesel dihubungkan dengan generator dalam satu poros (poros dari mesin diesel dikopel dengan poros generator).

Keuntungan pemakaian mesin diesel sebagai penggerak mula:
* Desain dan instalasi sederhana
* Auxilary equipment (peralatan bantu) sederhana
* Waktu pembebanan relatif singkat

Kerugian pemakaian mesin diesel sebagai Penggerak mula:
*Berat mesin sangat berat karena harus dapat menahan getaran serta kompresi yang tinggi.
* Starting awal berat, karena kompresinya tinggi yaitu sekitar 200 bar.
* Semakin besar daya maka mesin diesel tersebut dimensinya makin besar pula, hal tersebut menyebabkan kesulitan jika daya mesinnya sangat besar.
* Konsumsi bahan bakar menggunakan bahan bakar minyak yang relatif lebih mahal dibandingkan dengan pembangkit listrik yang menggunakan bahan bakar jenis lainnya, seperti gas dan batubara.

Cara Kerja Mesin Diesel

Prime mover atau penggerak mula merupakan peralatan yang berfungsi menghasilkan energi mekanis yang diperlukan untuk memutar rotor generator. Pada mesin diesel/diesel engine terjadi penyalaan sendiri, karena proses kerjanya berdasarkan udara murni yang dimampatkan di dalam silinder pada tekanan yang tinggi (± 30 atm), sehingga temperatur di dalam silinder naik. Dan pada saat itu bahan bakar disemprotkan dalam silinder yang bersuhu dan bertekanan tinggi melebihi titik nyala bahan bakar sehingga bahan bakar yang diinjeksikan akan terbakar secara otomatis. Penambahan panas atau energi senantiasa dilakukan pada tekanan yang konstan.

Tekanan gas hasil pembakaran bahan bakar dan udara akan mendorong torak yang dihubungkan dengan poros engkol menggunakan batang torak, sehingga torak dapat bergerak bolak-balik (reciprocating). Gerak bolak-balik torak akan diubah menjadi gerak rotasi oleh poros engkol (crank shaft). Dan sebaliknya gerak rotasi poros engkol juga diubah menjadi gerak bolak-balik torak pada langkah kompresi.

Berdasarkan cara menganalisa sistim kerjanya, motor diesel dibedakan menjadi dua, yaitu motor diesel yang menggunakan sistim airless injection (solid injection) yang dianalisa dengan siklus dual dan motor diesel yang menggunakan sistim air injection yang dianalisa dengan siklus diesel (sedangkan motor bensin dianalisa dengan
siklus otto).

Perbedaan antara motor diesel dan motor bensin yang nyata adalah terletak pada proses pembakaran bahan bakar, pada motor bensin pembakaran bahan bakar terjadi karena adanya loncatan api listrik yang dihasilkan oleh dua elektroda busi (spark plug), sedangkan pada motor diesel pembakaran terjadi karena kenaikan temperatur campuran udara dan bahan bakar akibat kompresi torak hingga mencapai temperatur nyala. Karena prinsip penyalaan bahan bakarnya akibat tekanan maka motor diesel juga disebut compression ignition engine sedangkan motor bensin disebut spark ignition engine.



Pada mesin diesel, piston melakukan 2 langkah pendek menuju kepala silinder pada setiap langkah daya.
1. Langkah ke atas yang pertama merupakan langkah pemasukan dan penghisapan, di sini udara dan bahan bakar masuk sedangkan poros engkol berputar ke bawah.
2. Langkah kedua merupakan langkah kompresi, poros engkol terus berputar menyebabkan torak naik dan menekan bahan bakar sehingga terjadi pembakaran. Kedua proses ini (1 dan 2) termasuk proses pembakaran.
3. Langkah ketiga merupakan langkah ekspansi dan kerja, di sini kedua katup yaitu katup isap dan buang tertutup sedangkan poros engkol terus berputar dan menarik kembali torak ke bawah.
4. Langkah keempat merupakan langkah pembuangan, disini katup buang terbuka dan menyebabkan gas akibat sisa pembakaran terbuang keluar. Gas dapat keluar karena pada proses keempat ini torak kembali bergerak naik keatas dan menyebabkan gas dapat keluar. Kedua proses terakhir ini (3 dan 4) termasuk proses pembuangan.
5. Setelah keempat proses tersebut, maka proses berikutnya akan mengulang kembali proses yang pertama, dimana udara dan bahan bakar masuk kembali.

Berdasarkan kecepatan proses diatas maka mesin diesel dapat digolongkan menjadi 3 bagian, yaitu:
1. Diesel kecepatan rendah (< 400 rpm)
2. Diesel kecepatan menengah (400 - 1000 rpm)
3. Diesel kecepatan tinggi ( >1000 rpm)

Sistem starting atau proses untuk menghidupkan/menjalankan mesin diesel dibagi menjadi 3 macam sistem starting yaitu:

1. Sistem Start Manual
Sistem start ini dipakai untuk mesin diesel dengan daya mesin yang relatif kecil yaitu < 30 PK. Cara untuk menghidupkan mesin diesel pada sistem ini adalah dengan menggunakan penggerak engkol start pada poros engkol atau poros hubung yang akan digerakkan oleh tenaga manusia. Jadi sistem start ini sangat bergantung pada faktor manusia sebagai operatornya.

2. Sistem Start Elektrik
Sistem ini dipakai oleh mesin diesel yang memiliki daya sedang yaitu < 500 PK. Sistem ini menggunakan motor DC dengan suplai listrik dari baterai/accu 12 atau 24 volt untuk menstart diesel. Saat start, motor DC mendapat suplai listrik dari baterai atau accu dan menghasilkan torsi yang dipakai untuk menggerakkan diesel sampai mencapai putaran tertentu. Baterai atau accu yang dipakai harus dapat dipakai untuk menstart sebanyak 6 kali tanpa diisi kembali, karena arus start yang dibutuhkan motor DC cukup besar maka dipakai dinamo yang berfungsi sebagai generator DC. Pengisian ulang baterai atau accu digunakan alat bantu berupa battery charger dan pengaman tegangan. Pada saat diesel tidak bekerja maka battery charger mendapat suplai listrik dari PLN, sedangkan pada saat diesel bekerja maka suplai dari battery charger didapat dari generator. Fungsi dari pengaman tegangan adalah untuk memonitor tegangan baterai atau accu. Sehingga apabila tegangan dari baterai atau accu sudah mencapai 12/24 volt, yang merupakan tegangan standarnya, maka hubungan antara battery charger dengan baterai atau accu akan diputus oleh pengaman tegangan.

3. Sistem Start Kompresi
Sistem start ini dipakai oleh diesel yang memiliki daya besar yaitu > 500 PK. Sistem ini memakai motor dengan udara bertekanan tinggi untuk start dari mesin diesel. Cara kerjanya yaitu dengan menyimpan udara ke dalam suatu botol udara. Kemudian udara tersebut dikompresi sehingga menjadi udara panas dan bahan bakar solar dimasukkan ke dalam Fuel Injection Pump serta disemprotkan lewat nozzle dengan tekanan tinggi. Akibatnya akan terjadi pengkabutan dan pembakaran di ruang bakar. Pada saat tekanan di dalam tabung turun sampai batas minimum yang ditentukan, maka kompressor akan secara otomatis menaikkan tekanan udara di dalam tabung hingga tekanan dalam tabung mencukupi dan siap dipakai untuk melakukan starting mesin diesel.

AMF (Automatic Main Failure) dan ATS (Automatic Transfer Switch)



AMF merupakan alat yang berfungsi menurunkan downtime dan meningkatkan keandalan sistem catu daya listrik. AMF dapat mengendalikan transfer Circuit Breaker (CB) atau alat sejenis, dari catu daya utama (PLN) ke catu daya cadangan (genset) dan sebaliknya. Dan ATS merupakan pelengkap dari AMF dan bekerja secara bersama-sama.

Cara Kerja AMF dan ATS

Automatic Main Failure (AMF) dapat mengendalikan transfer suatu alat dari suplai utama ke suplai cadangan atau dari suplai cadangan ke suplai utama.AMF akan beroperasi saat catu daya utama (PLN) padam dengan mengatur catu daya cadangan (genset). AMF dapat mengatur genset beroperasi jika suplai utama dari PLN mati dan memutuskan genset jika suplai utama dari PLN hidup lagi.

Baterai (baterry dan accu)

Battery merupakan suatu proses pengubahan energi kimia menjadi energi listrik yang berupa sel listrik. Pada dasarnya sel listrik terdiri dari dua buah logam/ konduktor yang berbeda dicelupkan ke dalam larutan maka akan bereaksi secara kimia dan menghasilkan gaya gerak listrik antara kedua konduktor tersebut. Proses pengisian battery dilakukan dengan cara mengalirkan arus melalui sel-sel dengan arah yang berlawanan dengan aliran arus dalam proses pengosongan sehingga sel akan dikembalikan dalam keadaan semula. Battery yang digunakan pada sistem otomatis GenSet berfungsi sebagai sumber arus DC pada starting diesel.

Battery Charger

Alat ini berfungsi untuk proses pengisian battery dengan mengubah tegangan PLN 220V atau dari generator itu sendiri menjadi 12/24 V menggunakan rangkaian penyearah. Battery Charger ini biasanya dilengkapi dengan pengaman hubung singkat (Short Circuit) berupa sekering/ fuse.

Panel ACOS

ACOS (Automatic Change Over Switch) merupakan panel pengendalian generator dan terdapat beberapa tombol yang masing-masing mempunyai fungsi yang berbeda.
Tombol pengontrol operasi Gen Set automatic, antara lain yaitu :
Off, Automatic, Trial Service, Manual Service, Manual Starting, Manual Stoping, Signal Test, Horn Off, Release, Start, Start Fault, Engine Running, Supervision On, Low Oil Pressure, Temperature To High, Generator Over Load.

Sistem Pengaman Genset

Sistem pengaman harus dapat bekerja cepat dan tepat dalam mengisolir gangguan agar tidak terjadi kerusakan fatal. Proteksi pada mesin generator ada dua macam yaitu :
1) Pengaman alarm
Bertujuan memberitahukan kepada operator bahwa ada sesuatu yang tidak normal dalam operasi mesin generator dan agar operator segera bertindak.
2) Pengaman trip
Berfungsi untuk menghindarkan mesin generator dari kemungkinan kerusakan karena ada sistem yang berfungsi tidak normal maka mesin akan stop secara otomatis.
Jenis pengaman trip antara lain :
1) Putaran lebih (over speed)
2) Temperatur air pendingin tinggi
3) Tekanan minyak pelumas rendah
4) Emergency stop
5) Reverse power

Pentanahan (grounding)

a) Pentanahan sistem, pentanahan untuk suatu titik pada penghantar arus dari sistem. Pada umumnya titik tersebut adalah titik netral dari suatu mesin, transformator, atau untuk rangkaian listrik tertentu.
b) Pentanahan peralatan sistem, pentanahan untuk suatu bagian yang tidak membawa arus dari sistem, misalnya : Semua logam seperti saluran tempat kabel, kerangka mesin, batang pemegang sakelar, penutup kotak sakelar.

Relay pengaman pada genset:

a) Relay arus lebih
Thermal Over Load Relay (TOLR) digunakan untuk melindungi motor dan perlengkapan kendali motor dari kerusakan akibat beban lebih atau terjadinya hubungan singkat antar hantaran yang menuju jaring atau antar fasa.
b) Relay tegangan lebih
bekerja bila tegangan yang dihasilkan generator melebihi batas nominalnya.
c) Relay diferensial
bekerja atas dasar perbandingan tegangan atau perbandingan arus, yaitu besarnya arus sebelum lilitan stator dengan arus yang mengalir pada hantaran yang menuju jaring-jaring.
d) Relay daya balik
berfungsi untuk mendeteksi aliran daya aktif yang masuk ke arah generator.

Sekering

berungsi untuk mengamankan peralatan atau instalasi listrik dari gangguan hubung singkat
Jika suatu sekering dilewati arus di atas arus kerjanya, maka pada waktu tertentu sekering tersebut akan lebur (putus). Besarnya arus yang dapat meleburkan suatu sekering dalam waktu 4 jam dibagi arus kerja disebut faktor peleburan berkisar 1 hingga 1,5.

*) Gambar langkah kerja piston pada mesin diesel milik gudangilmu.org
*) Gambar ATS dan AMF milik caturmukti.com
*) Gambar panel ACOS milik tredintechnologies.com
Semoga bermanfaat,
HaGe – http://dunia-listrik.blogspot.com

GoldStar CF-21C22X chassis MC-46A

Free Download Schematic Diagram File information:
File name:	GoldStar CF-21C22X .pdf
Size:	778 kB
Mfg:	GOLDSTAR (LG)
Description:	Goldstar TV Schematic
chassis:	MC-46A
Baca Juga Cari uang sampingan lewat bisnis forex/valas	DOWNLOAD FILE

Fluksi Medan Magnet, Kuat Medan Magnet dan Kerapatan Fluksi Magnet

Fluksi Medan Magnet - Medan magnet tidak bisa kasat mata namun buktinya bisa diamati dengan kompas atau serbuk halus besi. Daerah sekitar yang ditembus oleh garis gaya magnet disebut gaya medan magnetik atau medan magnetik. Jumlah garis gaya dalam medan magnet disebut fluksi magnetik.

Gambar 1. Belitan kawat berinti udara dan garis-garis gaya magnet.

Menurut satuan internasional besaran fluksi magnetik (Φ) diukur dalam Weber, disingkat Wb dan didefinisikan dengan:

”Suatu medan magnet serba sama mempunyai fluksi magnetik sebesar 1 weber bila sebatang penghantar dipotongkan pada garis-garis gaya magnet tsb selama satu detik akan menimbulkan gaya gerak listrik (ggl) sebesar satu volt”

Weber = Volt x detik

[Φ] = 1 Voltdetik = 1 Wb

Belitan kawat yang dialiri arus listrik DC maka didalam inti belitan akan timbul
medan magnet yang mengalir dari kutub utara menuju kutub selatan, seperti diperlihatkan pada gambar 2.

Gambar 2. Daerah Pengaruh medan magnet.

Pengaruh gaya gerak magnetik akan melingkupi daerah sekitar belitan yang diberikan warna arsir. Gaya gerak magnetik (θ) sebanding lurus dengan jumlah belitan (N) dan besarnya arus yang mengalir (I), secara singkat kuat medan magnet sebanding dengan amper-lilit.

θ = I . N

[θ] = Amper-turn

dimana;

θ = Gaya gerak magnetik
I = Arus mengalir ke belitan
N = Jumlah belitan kawat

Contoh : Belitan kawat sebanyak 500 lilit, dialiri arus 2 A.
Hitunglah a) gaya gerak magnetiknya b) jika kasus a) dipakai 1000 lilit berapa besarnya arus ?
Jawaban :
a) θ = I . N = 500 lilit x 2 A = 1.000 Ampere-lilit
b) I = θ /N = 1.000 Amper-lilit/1000 lilit = 1 Ampere.


Kuat Medan Magnet- Dua belitan berbentuk toroida dengan ukuran yang berbeda diameternya. Belitan toroida yang besar memiliki diameter lebih besar, sehingga keliling lingkarannya lebih besar. Belitan toroida yang kecil tentunya memiliki keliling lebih kecil. Jika keduanya memiliki belitan (N) yang sama, dan dialirkan arus (I) yang sama maka gaya gerak magnet (Θ = N.I) juga sama. Yang akan berbeda adalah kuat medan magnet (H) dari kedua belitan diatas.

Persamaan kuat medan magnet adalah:



Dimana:
H = Kuat medan magnet
lm = Panjang lintasan
θ = Gaya gerak magnetik
I = Arus mengalir ke belitan
N= Jumlah belitan kawat

Contoh : Kumparan toroida dengan 6.000 belitan kawat, panjang lintasan magnet 30cm, arus yang mengalir sebesar 200 mA. Hitung besarnya kuat medan magnetiknya
Jawaban :
H = I.N/Im = 0,2 A. 6.000 / 0,3 = 4000 A/m

Kerapatan Fluksi Magnet - Efektivitas medan magnetik dalam pemakaian sering ditentukan oleh besarnya “kerapatan fluksi magnet”, artinya fluksi magnet yang berada pada permukaan yang lebih luas kerapatannya rendah dan intensitas medannya lebih lemah, sedangkan pada permukaan yang lebih sempit kerapatan fluksi magnet akan kuat dan intensitas medannya lebih tinggi.

Kerapatan fluksi magnet (B) atau induksi magnetik didefinisikan sebagai:

“fluksi persatuan luas penampang”

Satuan fluksi magnet adalah Tesla. Persamaan fluksi magnet adalah:



Dimana;
B = Kerapatan medan magnet
Φ = Fluksi magnet
A = Penampang inti

Contoh : Belitan kawat bentuk inti persegi 50mm x 30 mm, menghasilkan kerapatan fluksi magnet sebesar 0,8 Tesla. Hitung besar fluksi magnetnya.

Jawaban: B = Φ/ A, maka Φ = B.A = 0,08T x (0,05 m x 0,03 m) = 1,2 mWb

semoga bermanfaat,

HaGe – http://dunia-listrik.blogspot.com

Elektromagnet

Elektromagnet adalah prinsip pembangkitan magnet dengan menggunakan arus listrik. Aplikasi praktisnya kita temukan pada motor listrik, speaker, relay dsb. Sebatang kawat yang diberikan listrik DC arahnya meninggalkan kita (tanda silang), maka disekeliling kawat timbul garis gaya magnet melingkar, lihat gambar 1. Sedangkan gambar visual garis gaya magnet didapatkan dari serbuk besi yang ditaburkan disekeliling kawat beraliran listrik, seperti telah dijelaskan pada artikel sebelumnya “prinsip kemagnetan”.


Gambar 1. Prinsip elektromagnetik.

Sebatang kawat pada posisi vertikal diberikan arus listrik DC searah panah, maka arus menuju keatas arah pandang (tanda titik). Garis gaya magnet yang membentuk selubung berlapis lapis terbentuk sepanjang kawat. Garis gaya magnet ini tidak tampak oleh mata kita, cara melihatnya dengan serbuk halus besi atau kompas yang didekatkan dengan kawat penghantar tsb. Kompas menunjukkan bahwa arah garis gaya sekitar kawat melingkar. Arah medan magnet disekitar penghantar sesuai arah putaran sekrup (James Clerk Maxwell, 1831-1879). arah arus kedepan (meninggalkan kita) maka arah medan magnet searah putaran sekrup kekanan. Sedangkan bila arah arus kebelakang (menuju kita) maka arah medan magnet adalah kekiri.

Gambar 2. Garis magnet membentuk selubung seputar kawat berarus.

Gambar 3. Prinsip putaran sekrup

Aturan sekrup mirip dengan hukum tangan kanan yang menggenggam, dimana arah ibu jari menyatakan arah arus listrik mengalir pada kawat. Maka keempat arah jari menyatakan arah dari garis gaya elektromagnet yang ditimbulkan.

Arah aliran arus listrik DC pada kawat penghantar menentukan arah garis gaya elektromagnet. Arah arus listrik DC menuju kita (tanda titik pada penampang kawat), arah garis gaya elektromagnet melingkar berlawanan arah jarum jam. Ketika arah arus listrik DC meninggalkan kita (tanda silang penampang kawat), garis gaya elektromagnet yang ditimbulkan melingkar searah dengan jarum jam (sesuai dengan model mengencangkan sekrup). Makin besar intensitas arus yang mengalir semakin kuat medan elektro-magnet yang mengelilingi sepanjang kawat tersebut.

Gambar 4. Elektromagnetik sekeliling kawat.

Elektromagnet pada Belitan Kawat

Jika sebuah kawat penghantar berbentuk bulat dialiri arus listrik I sesuai arah panah, maka disekeliling kawat timbul garis gaya magnet yang arahnya secara gabungan membentuk kutub utara dan kutub selatan. Makin besar arus listrik yang melewati kawat, maka akan semakin kuat medan elektromagnetik yang ditimbulkannya.

Gambar 5. Kawat melingkar berarus membentuk kutub magnet

Jika beberapa belitan kawat digulungkan membentuk sebuah coil atau lilitan, dan kemudian dipotong secara melintang maka arah arus ada dua jenis. Kawat bagian atas bertanda silang (meninggalkan kita) dan kawat bagian bawah bertanda titik (menuju kita).

Gambar 6. Belitan kawat membentuk kutub magnet.

Hukum Tangan Kanan

Hukum tangan kanan untuk menjelas kan terbentuknya garis gaya elektromagnet pada sebuah gulungan atau coil dapat dilihat pada gambar 7. Dimana sebuah
gulungan kawat coil dialiri arus listrik, maka arah arusnya ditunjukkan sesuai dengan empat jari tangan kanan, sedangkan kutub magnet yang dihasilkan ditunjukkan dengan ibu jari untuk arah kutub utara dan kutub selatan arah lainnya.

Gambar 7. Hukum tangan kanan.

Untuk menguatkan medan magnet yang dihasilkan pada gulungan dipasangkan inti besi dari bahan ferromagnet, sehingga garis gaya elektromagnet menyatu. Aplikasinya dipakai pada coil kontaktor atau relay.

Semoga bermanfaat,

HaGe – http://dunia-listrik.blogspot.com

Terima Kasih Blogger yang telah mengembalikan Account saya

Jumat siang ini merupakan hari yang berat bagi Kang Eko. Ketika mencoba login ke account blogger halaman yang di tampilkan tidak seperti biasanya.
muncul error :

bX-59cppw

ternyata account blogger saya telah di suspend oleh pihak blogger… hiks..hiks. Kenapa bisa di suspend? entahlah kang Eko pun sampai saat ini belum mengetahui apa alasannya.

Berikutnya lebih parah lagi, blog blog yang berada dalam account tersebut mulai di hapus satu persatu termasuk blog kesayangan kang Eko ini. Kang Eko panik? secara jujur iya, karena dua blog utama kang Eko yang dibangun dengan susah payah nagis darah telah lenyap dalam sekejap, yang lebih parah lagi kang Eko belum sempat melakukan back up data.

Bingung, kemudian mencoba mencari tahu ke blogger forum dan ternyata bukan hanya kang Eko yang terkena hukuman dari blogger tapi lebih dari 10 orang. Mengetahui hal itu kang Eko sedikit mempunyai perkiraan bahwa telah terjadi kesalahan di mesin blogger sehingga blog-blog yang tidak melanggar aturan pun terkena suspend.

kang Eko trus mencari tahu apa sebenarnya masalahnya, bingung juga nih satu jam lagi kang Eko mencoba membuka blog ini dan……. wow blog ku online lagi…..

Terima Kasih to blogger yang telah mengembalikan account saya. Semoga ini jadi pelajaran berharga untuk kedepannya. Pesen buat teman2x lakukan backup data blog sebelum terlambat .

Cara Service Monitor LG 505G Mati dengan Lampu Power Kedip-Kedip Cepat

Satu lagi tentang monitor. Kali ini saya akan coba memberikan pengalaman saya waktu service monitor LG 505G mati. Monitor ini mengalami kerusakan mati dengan lampu power berkedip cepat. Dan terdengar bunyi cik, cik, cik, ........dst. Mau tahu cara service monitor LG 505G ini......?

Kerusakan ini tidak mutlak terjadi pada monitor LG, tapi mungkin juga terjadi di monitor lainnya. Kerusakan monitor dengan ciri lampu power berkedip cepat dan terdengar bunyi cik, cik, cik, ......dst itu ada beberapa permasalahan yang mungkin terjadi, yaitu :

1. Monitor mengalami kerusakan di Transistor Horisontal yang short. Short bisa disebabkan karena panas berlebihan atau flyback yang rusak atau mau rusak.

2. Monitor mengalami kerusakan di FET B+ yang short. FET ini berfungsi untuk menaikkan tegangan dari 50 vdc ke 80-120 vdc. FET rusak karena elco regulator tegangan kering atau overload tegangan.

3. Monitor mengalami kerusakan di bagian lain yang mengalami short / konslet, antara lain di bagian blok vertikal, blok video dan blok lainnya. Biasanya yang sering rusak adalah bagian diodanya yang short.

4. Monitor mengalami kerusakan di elco regulator untuk tegangan kerja IC program yaitu tegangan 5 vdc. Jika elco regulator ataupun IC regulator tegangan 5 vdc ini rusak, maka tegangan yang seharusnya 5 vdc menjadi berkurang atau bahkan kadang bertambah. Inilah yang menyebabkan monitor terkunci dan tidak bisa di nyalakan.

Untuk monitor LG 505G Mati dengan Lampu Power Kedip-Kedip Cepat ini ternyata mengalami kerusakan di elco regulator dengan ukuran 1000uF/10v. Elconya melembung yang menandakan elco mengalami panas yang berlebihan atau kelebihan tegangan kerja.
Akhirnya elco ini saya ganti dengan elco ukuran 1000uF/16v agar lebih aman.

Kemudian monitor saya coba nyalakan dan ternyata monitor LG 505G ini kembali nyala dengan normal. Saya cek tegangan 5 volt nya ternyata keluar 5 volt juga.

Demikian pengalaman saya....
Semoga bermanfaat .....

Eko-Boja Kendal

Prinsip Kemagnetan

Garis Gaya Magnet - Pada sebuah magnet sebenarnya merupakan kumpulan jutaan magnet ukuran mikroskopik yang teratur satu dan lainnya. Kutub utara dan kutub selatan magnet posisinya teratur (lihat gambar 3). Secara keseluruhan kekuatan magnetnya menjadi besar. Logam besi bisa menjadi magnet secara permanen (tetap) atau bersifat megnet sementara dengan cara induksi elektromagnetik. Tetapi ada beberapa logam yang tidak bisa menjadi magnet, misalnya tembaga dan aluminium, dan logam tersebut dinamakan diamagnetik.

Bumi merupakan magnet alam raksasa, dapat dibuktikan dengan alat yang dinamakan kompas, dimana jarum penunjuk pada kompas akan menunjukkan arah utara dan selatan bumi kita, seperti diperlihatkan pada gambar 1. Karena sekeliling bumi sebenarnya dilingkupi garis gaya magnet yang tidak tampak oleh mata kita tapi bisa diamati dengan kompas keberadaannya.

Gambar 1. Pola garis medan magnet permanen.

Batang magnet memancarkan garis gaya magnet yang melingkupi dengan arah dari utara ke selatan. Pembuktian sederhana dilakukan dengan menempatkan batang magnet diatas selembar kertas, kemudian diatas kertas tersebut ditaburkan serbuk halus besi secara merata, yang terjadi adalah bentuk garis-garis dengan pola melengkung oval diujung-ujung kutub. Ujung kutub utara-selatan muncul pola garis gaya yang kuat. Daerah netral pola garis gaya magnetnya lemah.

Bagian netral magnet artinya tidak memiliki kekuatan magnet. Untuk membuktikan bahwa daerah netral tidak memiliki kekuatan magnet. Ambil beberapa sekrup besi, amatilah tampak sekrup besi akan menempel baik diujung kutub utara maupun ujung kutub selatan. Daerah netral dibagian tengah sekrup tidak akan menempel sama sekali, dan sekrup akan terjatuh.

Gambar 2. Daerah netral pada magnet permanen.

Mengapa besi biasa berbeda logam magnet ? Pada besi biasa sebenarnya terdapat kumpulan magnet-magnet dalam ukuran mikroskopik, tetapi posisi masing-masing magnet tidak beraturan satu dengan lainnya sehingga saling menghilangkan sifat kemagnetannya, lihat gambar 3.

Gambar 3. Perbedaan besi biasa dan magnet permanen.

Arah garis gaya magnet dengan pola garis melengkung mengalir dari arah kutub utara menuju kutub selatan. Didalam batang magnet sendiri garis gaya mengalir sebaliknya, yaitu dari kutub selatan ke kutub utara. Didaerah netral tidak ada garis gaya diluar batang magnet. Pembuktian secara visual garis gaya magnet untuk sifat tarik menarik pada kutub berbeda dan sifat tolak-menolak pada kutub sejenis dengan menggunakan magnet dan serbuk halus besi, gambar 4. Tampak jelas kutub sejenis utara-utara garis gaya saling menolak satu dan lainnya. Pada kutub yang berbeda utara-selatan, garis gaya magnet memiliki pola tarik menarik. Sifat saling tarik menarik dan tolak menolak magnet menjadi dasar bekerjanya motor listrik.

Gambar 4a. Pola garis medan magnet tolak-menolak dan 4b. pola garis medan magnet tarik-menarik.

Gambar 5. Garis medan magnet Utara-Selatan.

Untuk mendapatkan garis gaya magnet yang merata disetiap titik permukaan maka ada dua bentuk yang mendasari rancangan mesin listrik. Bentuk datar (flat) akan menghasilkan garis gaya merata setiap titik permukaannya. Bentuk melingkar (radial), juga menghasilkan garis gaya yang merata setiap titik permukaannya.

Gmbar 6. Garis gaya magnet pada permukaan rata dan silinder.

Semoga bermanfaat,

HaGe – http://dunia-listrik.blogspot.com

Printer Canon IP dan MP Blinking Setelah di Refill

Mungkin ini adalah tips yang sudah lama, tapi bagi anda yang baru menjumpai masalah Printer Canon Setelah di Refill Blinking, mungkin akan sangat berguna. Printer Canon seri IP dan MP sangat sering mengalami trouble ini ketika cartridge di isi ulang, atau cartridge di pindah ke printer yang lain. Mau tahu caranya ....?

Ciri - ciri printer canon yang blinking setelah di reset adalah :

1. Pada saat printer dinyalakan, printer canon akan nyala dengan normal dengan indikator lampu power nyala hijau penuh.
2. kemudian pada saat kita mencoba untuk ngeprint, barulah muncul masalah ini, yaitu :
# printer canon pixma IP ... : cirinya ngeblink dengan lampu orange kedip - kedip
# printer canon MP .... : cirinya keluar error E15 atau E16
3. Permasalahan ini di tunjukkan dengan tampilan peringatan yang bunyinya demikian : " The following ink may have run out. "
# The following ink may have run out Black : berarti cartridge hitam perlu di resume / reset
# The following ink may have run out Colour : berarti cartridge warna perlu di resume / reset

Pesan peringatan Printer Canon IP dan MP Blinking Setelah di Refill seperti yang ada di gambar berikut.




Cara Mengatasi Printer Canon Setelah di Refill Blinking adalah :

1. Untuk Printer canon jenis Pixma IP1200, 1300, 1600, 1700, 1880, 1980 : setelah printer blinking, tekanlah tombol resume antara 10-30 detik kemudian lepaskan. Jika gambar di atas hilang berarti cara ini berhasil, tapi jika muncul lagi berarti anda harus menekan tombol RESUME lagi seperti cara di atas. Ini terjadi kalau kedua cartridge di isi ulang. jadi butuh reset untuk cartridge hitam dan warnanya.

2. Untuk Printer canon jenis MP145,MP160, MP150, dan MP lainnya
==> Tekan tombol STOP / RESET sekitar 30 detik sampai LED panel nyala berputar.
Ini berlaku untuk RunOut catrid black ataupun catrid warna.

Demikian pengalaman saya ....
Selamat Mencoba .....

Samsung-chassis C-16A.002

Free Download Schematic Diagram File information:
File name:	Samsung-chassis C-16A.002
Size:	1185 kB
Mfg:	SAMSUNG
Description:	service manual and schematic SAMSUNG
chassis:	C16A
Baca Juga Cari uang sampingan lewat bisnis forex/valas	DOWNLOAD FILE

Cara Reset Printer HP Deskjet 2566

Alhamdulillah, akhirnya sempat juga mengisi blog ini lagi. Kali ini saya akan coba mengulas tentang Cara Reset Printer HP Deskjet 2566, 3535, 3420, 3920, 2466, dll yang sering banget dicari oleh teman-teman di paman google. Tertarik mengikuti artikelnya ........?

Sebenarnya printer yang membutuhkan reset hanya ada 2, yaitu :

1. Printer Epson, :
Mesin / Board dan Cartridge di proteksi oleh vendor / pabriknya dengan menggunakan semacam counter / penghitung di mesin ataupun di cartridge nya. Jadi kalo masuk batas hitungannya ya harus di reset. Untuk tahu cara reset printer Epson ikuti di posting ini.

2. Printer Canon, :
Mesin / Board di proteksi juga sama dengan printer epson. jadi juga butuh reset. Proteksi ini dimaksudkan agar setelah masuk batas hitungan printer / cartridge tidak bisa digunakan lagi oleh user. Berarti harus beli yang baru ya... mungkin ..... Untuk tahu cara reset printer Canon ikuti di posting ini.

Sedangkan untuk printer HP Deskjet maupun jenis Printer HP lainnya itu tidak membutuhkan reset, karena tidak ada proteksi terhadap board ataupun cartridge printer HP ini.

Jadi bila anda menjumpai printer HP deskjet 2566, 3535, 3420, 3920, 2466, dll yang blinking / lampu power kedip - kedip terus, bukan berarti kita harus mereset printer HP deskjet tersebut.

Printer HP 2566, 3535, 3420, 3920, 2466, dll yang blinking ini merupakan tanda bahwa salah satu dari cartridge printer HP deskjet tersebut mengalami kerusakan chip dan harus diganti dengan yang baru.

Cara Cek Cartridge Rusak printer HP Deskjet atau bila printer HP Deskjet anda blink yaitu :

1. Lepas salah satu cartridge printer HP Deskjet anda misalnya cartridge warna dulu yang dilepas.
2. Kemudian nyalakan printer HP Deskjet anda.
3. Kemudian amati lampu indikator powernya kalo Printer HP Deskjet 2566, 3535, 3420, 3920, 2466, anda masih blinking berarti cartridge hitam anda rusak.
4. Tapi kalo lampu indikator power nyala penuh, berarti cartridge hitam printer HP Deskjet anda bagus / baik.
5. Kemudian lepas Cartridge Hitam dan ganti dengan cartridge warna saja yang dipasang.
6. Kemudian nyalakan printer HP Deskjet anda.
7. Kemudian amati lampu indikator powernya kalo Printer HP Deskjet 2566, 3535, 3420, 3920, 2466, anda masih blinking berarti cartridge warna anda rusak.
8. Tapi kalo lampu indikator power nyala penuh, berarti cartridge warna printer HP Deskjet anda bagus / baik.

Cartridge yang rusak ini tidak bisa diperbaiki, tapi sebelum anda buang mungkin anda bisa mencoba membersihkan pin cartidge dengan penghapus pensil dan mencoba lagi untuk memastikan rusak tidaknya cartridge anda.

Sekedar info printer HP Deskjet bisa jalan / ngeprint walaupun hanya dengan menggunakan 1 (satu) cartridge, berbeda dengan printer Epson dan Canon dimana kedua cartridge harus terpasang agar printer itu jalan / bisa ngeprint.

Demikian info mengenai Cara Reset Printer HP Deskjet 2566, 3535, 3420, 3920, 2466, yang sebenarnya bukan blink seperti yang terjadi di printer Epson dan Canon, tapi dikarenakan oleh rusaknya salah satu atau dua-duanya dari cartridge yang digunakan.

Demikian pengalaman saya ....
Selamat Mencoba .......

Salam,


Kang Eko - Boja Kendal

LDP SHARP XG-MB55X-L :NO POWER

PROYEKTOR SHARP XG-MB55X-L

Suatu sore datang seseorang orang  yang bernama ziko ,membawa sebuah proyektor (LDP)bermerek:SHARP model XG-MB55X-L dengan keluhan mati total,led indikatornya juga tidak menyala/standby (keluhan yang umumnya sangat disukai para teknisi).Tapi tidak semua perangkat demikian mudah adanya..
1.Buka lima buah baut di bagian bawah,empat di sisi pojok,satu ditengah
2.Buka tutup/casing atas,terlihat board control panel.
3.Buka empat baut pada setiap pojok blok regulator dari atas,angkat sedikit dan buka satu baut casing metal yg terletak di pinggir.
4.Lepaskan semua sambungan soket2 ( 4 untuk blower,1 power cord,1 circuit protektor,1 output regulator)
5.Angkat blok/modul kontrol panel secara hati2,karena berhubungan langsung dgn blok DSP lampu.
Tentu yang pertama kali saya cek adalah blok power suplly; kondisinya ternyata fuse-nya masih normal,Pertanda bahwa TR/IC switching regulatornya tidak short.
Blok regulator ini terbagi dua,satu untuk rangkaian blok utama/mainboard dan blok untuk supply lampu .
Setelah di amati ternyata regulator untuk sistem standby nya tidak bekerja,dari hasil pengukuran ternyata regulator ini menggunakan IC STR W6575 untuk sistem standby-nya.
Meski terlihat tidak ada komponen yg short/terbakar,pergantian IC STR ini beserta Resistor pendukungnya dan beberapa elco kecil (10/35-22/35)..membuat perangkat ini dapat "start " kembali..
Tapi tunggu dulu, setelah semua terpasang rapih kembali,perhatikan ketika kabel power cord anda masukan tegangan/PLN,bagaimana kondisi nyala led indicator led Standb-nya?..

  1.Bila masih belum menyala ,coba pastikan posisi circuit protektor-nya ( terletak di bagian depan sebelah      lampu berwarna merah,bila terprotek,cukup tekan kembali tombol merah kecilnya

 2.Bila led merah berkedip-kedip terus /flicker ,periksa apakah semua soket terpasang dengan benar,terutama soket yang menuju lampu (AN-XR20LP) dan blok DSP (Digital Signal Prosessor)

  3. Bila led berwarna hijau ,kembali ke merah,periksa rangkaian blok lampu,elco blok regulator.

Selebihnya anda hanya menunggu keluarnya tampilan seperti ini pada tembok anda.

Catatan,jangan sekali-kali anda mencabut kabel power cord ketika anda mematikan/shut down  LDP ini sebelum led indicator standby berwarna merah,meski lampunya telah mati.

  Bila anda bermasalah dengan komponen terutama IC nya ,ada baiknya anda hubungi vendornya,kecuali lampu dapat anda gantikan (bila terpaksa) dengan merek Ben-Q.

semoga bermanfaat...

regards,

zic



Schematic Diagram Samsung

Free download schematic diagram Samsung S63A, S63B, K64A

Format : Pdf
Size : 2.8 MB

DOWNLOAD


Other Schematic :

Samsung

Samsung

Samsung

Baca Juga Cari uang sampingan lewat bisnis forex/valas

Mencari File dalam 3 Detik dengan Launchy

Mungkin Anda punya koleksi .mp3 80 Gb atau .DOC 63 Gb dan sering kesulitan mencari dengan cepat, atau tidak ingin FindFiles?
Semua file di StartMenu, Control PaneL, drive C:\, Directory \MyDocuments, \MyMusic, dll, langsung dapat dibuka atau dijalankan tanpa klik mouse. mau tahu caranya ...:??

DOWNLOAD LAUNCHY

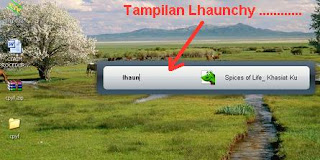

Install Launchy (setelah dijalankan, Launchy "terbenam" di TaskBar).

Cara menjalankan:

1. Untuk menjalankan, tekan Alt + spasi


2. Ketikkan nama sembarang shortcut yang sudah ada di StartMenu, misalnya: "Microsoft Word".
Saat Anda ketikkan "mi" (belum selesai) maka Launchy sudah menawarkan semua file yang mengandung "mi"
3. Tekan panah bawah untuk memilih "shortcut" yang Anda inginkan
4. Setelah terpilih, tekan Enter untuk menjalankan.
Sangat gampang, kan?

Customization

Apa artinya program bagus kalau tidak bisa dirubah pemiliknya?
Bagaimana caranya agar semua .mp3 dan .doc di \folder tertentu dimasukkan dalam index?

Konsep
Launchy melakukan proses scan untuk membuat index pada semua file yang ada di:
\StartMenu dan
\Utilities (ctrLPanel, MyDocuments, MyMusic)

Launchy dapat menambahkan sembarang \folder ke index/daftar pencarian, caranya :

1. Jalankan Launchy (tekan Alt+spasi)
2. Klik kanan pada ujung window Launchy > pilih Directories




3. Ada tiga kolom, yaitu "Directories to Scan", "File Types", dan "All Directories"
Untuk menambahkan \folder baru, klik "Add" pada kolom "Directories to Scan"
Browse dan pilih folder yang akan dimasukkan dalam Index
Untuk memasukkan semua file .mp3 : pada bawah kolom "AllDirectories" ketikkan ".mp3" tanpa tanda petik lalu klik "Add"
Menuliskan "*.mp3" adalah salah, yang benar adalah ".mp3". Tuliskan tanpa tanda petik.
Untuk menambahkan file Document, gunakan ".doc" (untuk Word 1997-2003) dan ".docx" (untuk Word 2007)
Anda juga bisa tambahkan ".rtf", ".exe" atau extension apa saja yang ingin dimasukkan dalam daftar pencarian
Setelah selesai, klik OK



4. Klik kanan pada ujung window Launchy > pilih Rebuild index (agar index diperbarui dengan tambahan \folder tadi)
5. Tunggu beberapa saat dan coba jalankan programnya lagi dengan ALT + SPASI

Selamat Mencoba ....
Artikel ini saya ambil dari guru saya di http://ven0mday.blogspot.com/
